– cena včetně recyklačního poplatku 2,5 kč/m x 2m = 5kč +dph
– balení 2m
– včetně 2m kabelu s miniAMP konektorem (napájený k pásku)
– 9,6W/m
– 18W/2m

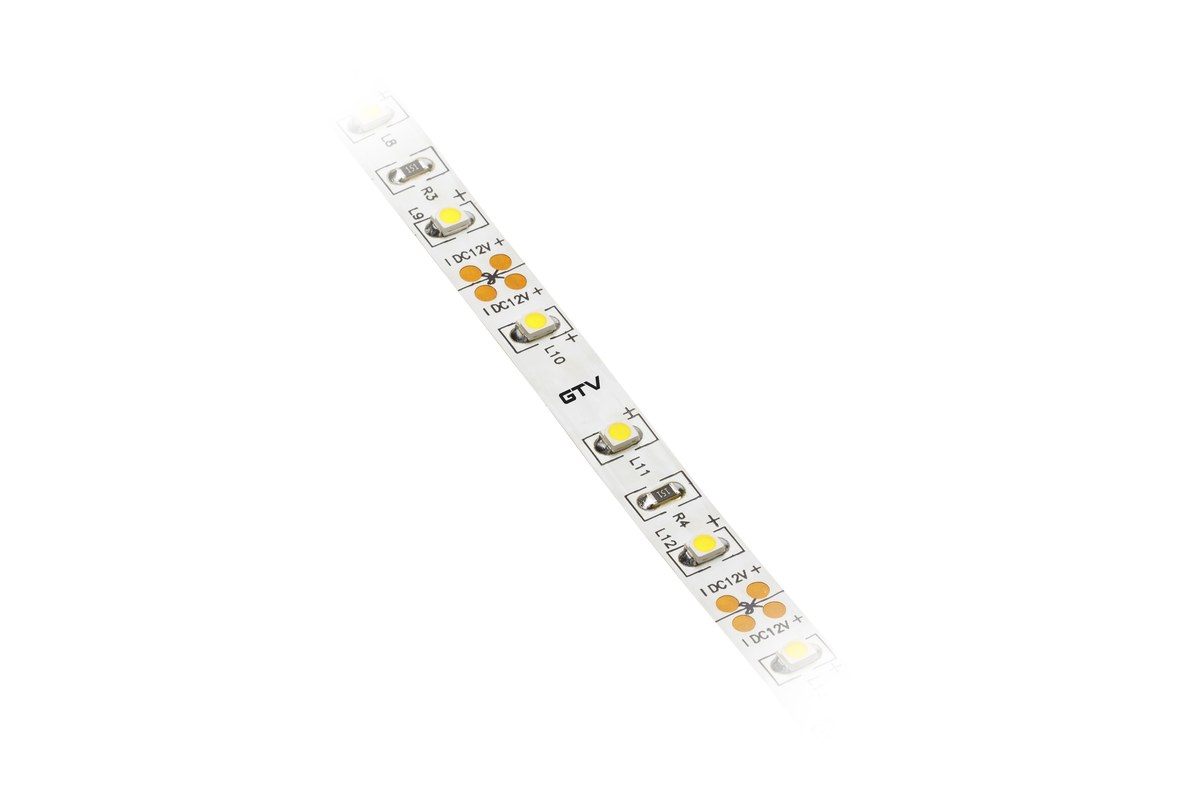

Páska s velkou hustotou má až 120 diod na 1 m délky. Při použití mléčného krytu je viditelnost jednotlivých bodů světla minimální. Proto lze tuto pásku používat v místech, kde je linka světla viditelná.
INV.23.8.2023
Systém EasyClick nabízí jednoduché spojování napájení (trafa) + spínačů + LED pásků.
Nábytkové osvětlení nás provází již mnoho let a osvětluje kuchyňské skříňky, skříně a šatny. Při volbě tohoto řešení nepoužíváme přímo síťové napětí 230 V, ale pro lidi bezpečné napětí 12 V. Celá sada je jednoduchá, stále se skládá ze tří základních součástí: zdroje (měnícího napětí z 230 na 12 V), vypínače a světelného zdroje.
Při instalaci je nutné ale naplánovat celý systém, což zahrnuje:
– montážní díly,
– spojovací díly,
– záslepky,
– krytky,
– rozváděče,
– konektory,
– napájecí rozvody,
– výpočet příkonu světelných zdrojů,volbu zdroje s potřebnou rezervou výkonu.
K tomu je potřebná zkušenost s pájením (destičky na páskách jsou skutečně velmi malé) a alespoň 2 šroubováky umožňující připojení zdroje k napájecímu rozvodu a vypínači.
Pokud si na tomto místě již myslíte, že sestavení celého systému a následující montáž přesahuje Vaše schopnosti, pak je systém EASY CLICK řešení právě PRO VÁS! Možná již všechno znáte, montujete osvětlení již delší dobu a nic Vás nepřekvapí. Pokud je tomu tak, pak jistě víte, kolik času zabere příprava součástek. Co kdyby byl tento čas kratší o 70 %? Všechny pásky, vypínače a zdroj mají mini AMP konektory. Stačí pouze ZACVAKNOUT! Stále si myslíte, že EASYCLICK není pro Vás?
Stačí popsat konečný efekt a EASY CLICK udělá zbytek za Vás!
Před výběrem LED pásků, je dobré se zamyslet nad několika detaily:
1) jak má být v nábytku/interiéru namontováno – do jakého typu profilu, jeho umístění, členění
Výběr profilů>>
2) do jakého prostoru je světlo určeno – tedy jaký typ LED pásku chcete použít (barva světla, intenzita)
Výběr LED pásku>>
3) výběr napájení (trasformátory)
Výběr napájení>>
3) jakým typem vypínače jej budete chtít spínat – má vliv na vedení kabelů
Výběr spínačů>>
Výběr barvy světla:
Každý prostor je jedinečný a použitím různé barvy osvětlení jej lze dotvořit. Při navrhování interiéru, kdy se řeší budoucí dispozice místnosti, je dobré pozastavit se nad
osvětlením. Správné osvětlení vytváří ucelený dojem z prostoru a navozuje pocit útulnosti a pohody. Při návrhu je dobré zohlednit i samotnou barvu interiéru, použité
barvy umocňují efekt – např. modré odstíny + studená barva světla ještě více umocní studený dojem. Teplota barvy se uvádí v Kelvinech.
Teplá bílá – 3200 K – Měkké a příjemné světlo – Bytové prostory např.: ložnice, dětské pokoje
Neutrální bílá – 4000 K – Intenzivnější, podobné dennímu světlu – Bytové prostory např.: obývací pokoje, kuchyně
Studená bílá – 6500 K – Intenzivní, zvýrazňující – Dílny, komerční prostory
Index podání barev (CRI Ra)
Index podání barev Ra (CRI Ra – Color Rendering Index) je hodnocení věrnosti barevného vjemu. Hodnota Ra=0 znamená, že při tomto osvětlení není možno rozeznat barvy. Naproti tomu Ra=100 znamená, že barvy vnímáme jako přirozené. Čím vyšší číslo CRI Ra udává, tím je zobrazení barev přirozenější. Ani přirozené denní světlo ovšem není prakticky nikdy s indexem Ra=100. Vliv mají mraky, mlha, postavení slunce (ráno, poledne, večer) apod.
Napájení (transformátory)
Nelze mezi sebou kombinovat 12v pásky a 24v transformátory a naopak. Transformátor musí mít vždy minimálně 20%-30% rezervu nad LED páskem.
Jak vypočítat správný transformátor:
Hodnota LED pásku W/m x délka pásku x 20% = správný transformátor.
Například LED pásek 09546 má hodnotu 12w/m při délce 2m je výkon pásku 24W + 20% (tj. 4,8W) to se rovná 28,8W takže vybereme trafo s nejbližší vyšší hodnotou 33W 09566
12w/m x 2m = 24W >> 24w x 20% = 28,8W
Transformátor by měl být instalován tak, aby k němu byl kdykoli přístup pro případnou výměnu a byl dobře odvětrávaný. Instalace do malého, nevětraného prostoru, snižuje jeho životnost. Upozorňujeme, že přívodní napětí musí odpovídat ČSN EN 60038, poškození vlivem přepětí v elektrické síti není důvodem k reklamaci. Reklamace jsou řešeny náhradou vadného transformátoru. Další náklady s výměnnou spoje nejsou uznány.
| 1 | Napájení | 12V | V |
| 7 | Dělitelnost | 2,5 | cm |
| 6 | Krytí IP | 20 | |
| 3 | Počet LED na metr | 120 | |
| 9 | Stmívatelné | ano | |
| 11 | Délka | 2000 | mm |
| 4 | Svítivost (+/- 5%) | 550lm/m | lm/m |
| 8 | Barva světla | neurální bílá 4000K | K |
| 10 | Čip | 3528 | |
| 2 | Výkon | 9,6W/m | W/m |
| 5 | Šířka | 8 | mm |
