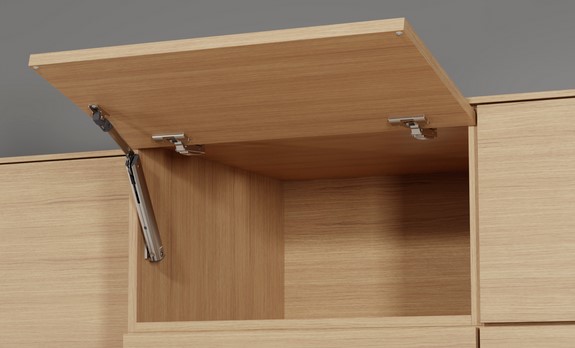

Aventos HK-XS TIP-ON Sada B střední LF 500-1200, sada se skládá z:

Name: Aventos HK-XS TIP-ON Sada B střední LF 500-1200, sada se skládá z: - Dřevoobchod Doležal
SKU: 11326
Availability: InStock

Číslo produktu: 11326

395,28 Kč / sada bez DPH478,29 Kč / sada s DPH

skladem Jizerní Vtelno

1 × AVENTOS HK-XS TIP-ON Zdvihač LF 500-1200, 20K1301T

1 × AVENTOS HK-XS boční čep, upevnění v korpusu, k našroubování, 20K5101

1 × AVENTOS HK-XS čelní kování , k našroubování, 20K4101

2 × Zav. BLUM CLIP top 110° naložený závěs, bez pružiny pro Tip-On, na vrut, 70T3550.TL

2 × Podložka BLUM CLIP přímá s excentrem, ocel, na vrut, zvýšení 0 mm 175H3100

1 × TIP-ON Pro dvířka (Sada), krátký, s magnetem, Šedá 956.1004 WA

Informace o dopravě

Číslo produktu - 11326 Kategorie - Aventos HK-XS, BLUM, Nábytkové kování Štítek - 11281 - 1x 11283 - 1x 11284 - 1x 11286 - 2x 11265 - 2x 11249 - 1x, Aventos HK

Popis
Další informace

Popis

Značka: Blum
Typ: AVENTOS HK-XS Tip-On zdvihač
Výrobní číslo: 20K1301T
Použití: AVENTOS HK-XS
Provedení: ukazatel výkonnosti 500 – 1200
Min. světlá hloubka korpusu (mm): 125
Úhel otevření (°): 105
Materiál: ocel poniklovaná

dobře se hodí pro nástěnné skříňky a vysoké skříňky
výška těla od 240 mm do 600 mm
světlá hloubka minimálně 125 mm
zavírá se jemně a tiše díky kombinaci s panty CLIP top BLUMOTION
lze kombinovat s TIP-ON pro otevírání bezúchytkových čel
vyvážený snadný pohyb díky nízkým ovládacím silám, plynulému zastavení a BLUMOTION
jednoduchá, téměř beznástrojová instalace a pohodlné nastavení
symetrický zdvihací mechanismus – lze použít jednostranně nebo oboustranně
kvalitní provedení

Upozornění:
Ukazatel výkonnosti LF = výška korpusu KH (mm) x hmotnost čela, vč. dvojnásobné hmotnosti úchytky (kg)

V případě využití po obou stranách se faktor výkonnosti zdvojnásobí.
V hraničních oblastech jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu!

Rozsah dodávky:
Množství Ident.č. Kat.č.artiklu Označení Barva/povrch
1 09519259 20K1301T Výklop AVENTOS HK-XS, zdvihací mechanizmus, LF=500 – 1200 (jednostranný zdvihač), pro TIP-ON Poniklované
1 08910604 20K4101 Výklop AVENTOS HK-XS, Montáž čela pro dřevěná čílka, Přišroubováním Poniklované
1 01409446 20K5101 Výklop AVENTOS HK-XS, Instalace korpusu, Přišroubováním Poniklované
2 09001883 70T3550.TL CLIP top standard. záv. 110°,Naložené dveře, Bez pruž., miska záv.: Šroubování Poniklované
2 05891994 175H3100 CLIP mont.podl., přímý, 0 mm, Ocel, pro našroubování vrutů do dřevotřísky, HV: excentrem Poniklované
1 09638374 956.1004 Jednotka TIP-ON Pro dvířka (Sada), Zkrácená délka, s magnetem R7036 platinově šedá

Montážní návod

Další informace

Provedení	Push (Tip-on)

Blum Aventos HK Top – kování pro výklopná dvířka

Tohle kování na výklopy má kompaktní konstrukci a budí nadšení spoustou integrovaných funkcí. Přesně díky tomu představuje AVENTOS HK top ideální řešení pro nábytek, u kterého je důležitý sebemenší detail.

Aventos HK Top v eshopu

Aventos HK Top katalog BLUM

Rozměry korpusu

Pro výšky korpusu od 205 mm do 600 mm a šířky korpusu do 1800 mm.

Redukovaný design

AVENTOS HK top se nenápadně začlení do vysoké potravinové skříně i do běžné horní skříňky. Za svůj velice střídmý a strohý design si tohle kování na výklopy již několikrát vysloužilo ocenění.

Spousta integrovaných funkcí

AVENTOS HK top výborně pomůže při zpracování i montáži díky celé řadě integrovaných funkcí jako pojistka nebo omezovač úhlu otevření. Při používání nábytku si na vlastní kůži vychutnáte výrazně lehčí a vznosnější otvírání i zavírání dokonce i velkých a těžkých, plně naložených, výklopů.

Design čela

Dají se realizovat dřevěná čela, a rovněž široké i úzké alurámečky. S pomocí EXPANDO T je možné využít i tenká čílka od 8 mm.

Dřevěná čela

Alurámečky

Tenká čílka s EXPANDO T

Krytky

Decentní krytky jsou k dostání v barevných variantách hedvábně bílá, světle šedá a tmavě kovově šedá. S různě drobnými krytkami se dá kování dále individualizovat.

Hedvábně bílá

Světle šedá

Tmavě kovově šedá

Technologie pohybu

BLUMOTION zajistí zavírání měkce a tiše. Kombinovatelný také se SERVO-DRIVE, elektrickým způsobem otvírání a zavírání – buď pro celou kuchyň nebo jakožto samostatné řešení. S TIP-ON se dají otvírat bezúchytkové výklopy mechanicky.

Integrované funkce usnadní montáž a seřízení

Pozice kování je u AVENTOS HK top identická pro každý způsob využití i výšku korpusu. Je-li zdvihač nastaven zcela přesně na hmotnost čela, bude se výklop navždy otvírat, zavírat i zastavovat spolehlivě.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Jednoduchá montáž a jednoduché seřízení

Žádné díly nikde nevyčnívají

Protože rameno je zavřené, žádné díly nikde nepřečnívají přes korpus. Výrazně se tím zjednoduší interní přeprava.

Integrovaná pojistka

Integrovaná pojistka zabrání nechtěnému vystřelení ramene.

Mechanismus CLIP

Bez nářadí, snadno a rychle – tak se vyznačuje milionkrát osvědčený mechanizmus CLIP.

Plynulé nastavení síly

Zdvihač se dá pohodlně seřídit zpředu dokonce i s namontovanou krytkou. Výklop se tak zastaví v libovolné pozici.

Seřízení ve 3 směrech

Seřízení provedete s pomocí torxových šroubů – komfortně, rychle a bez opotřebení.

Integrovaný omezovač úhlu otevření

Omezovač úhlu otevření je již integrován a dá se nastavit plynule.

Montážní návody:

Aventos HK Top - standardní použití

Servo-Drive pro Aventos

Montážní video:

V tomto videofilmu přiblížíme montáž dvou různých typů zdvihače, pojistku, čelní kování, montáž krytek, seřízení zdvihače, nastavení schématu mezer a omezovače úhlu otevření.
